Bacs de stockage, Réservoirs, Silos

Nous vous accompagnons dans la conception et la justification de vos réservoirs et bacs de stockage, en intégrant l’ensemble des exigences réglementaires et normatives.

Nos prestations couvrent notamment :

  • Analyse des pressions internes et externes (pression d’étude en mbar) pour garantir la sécurité et la conformité des équipements.
  • Dimensionnement des parois : calcul des épaisseurs minimales des viroles, des tôles de toiture, ainsi que des raidisseurs de rives et intermédiaires.
  • Vérification des ancrages : détermination de la nécessité ou non d’ancrer le réservoir dans le génie civil, calcul et dimensionnement des chevilles d’ancrage.
  • Étude des cas de charge : prise en compte des combinaisons d’actions (poids propre, vent, neige, séisme, surpression/dépression) et élaboration des descentes de charges.

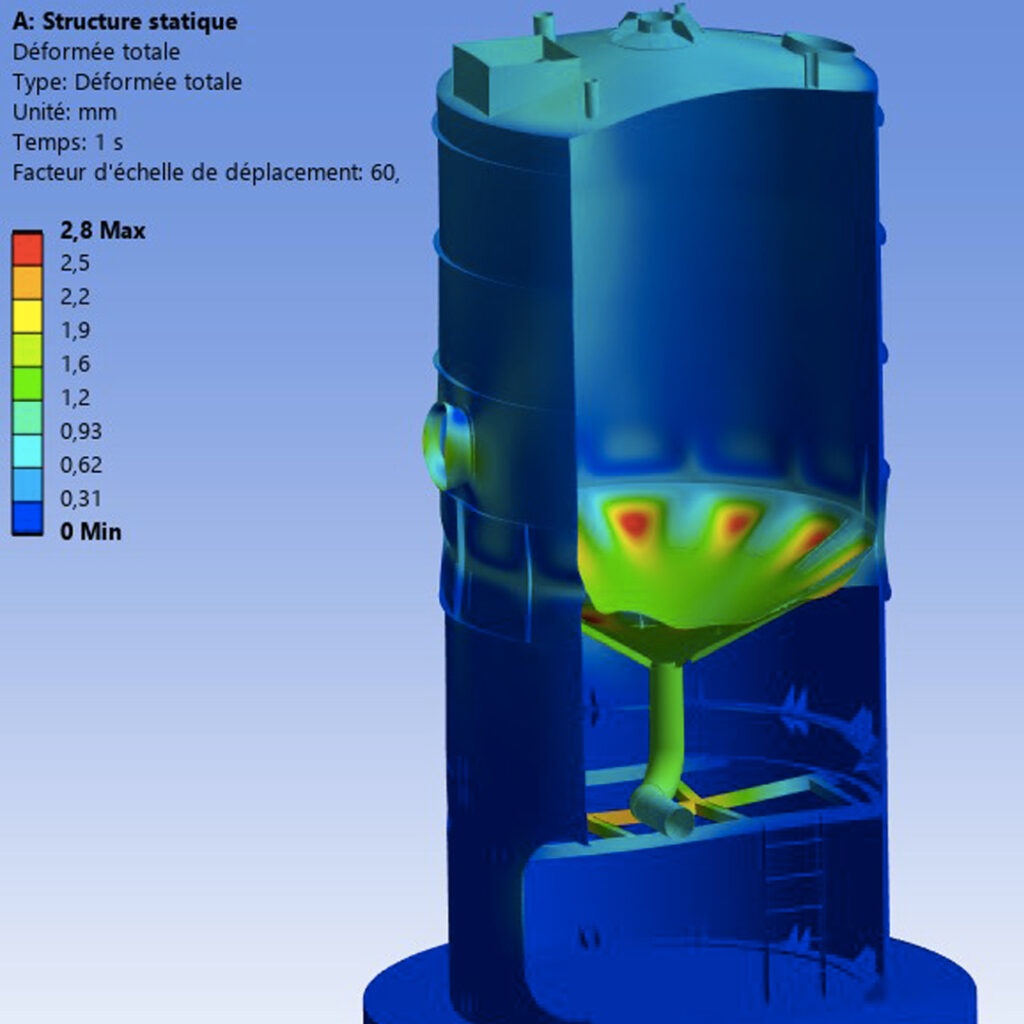

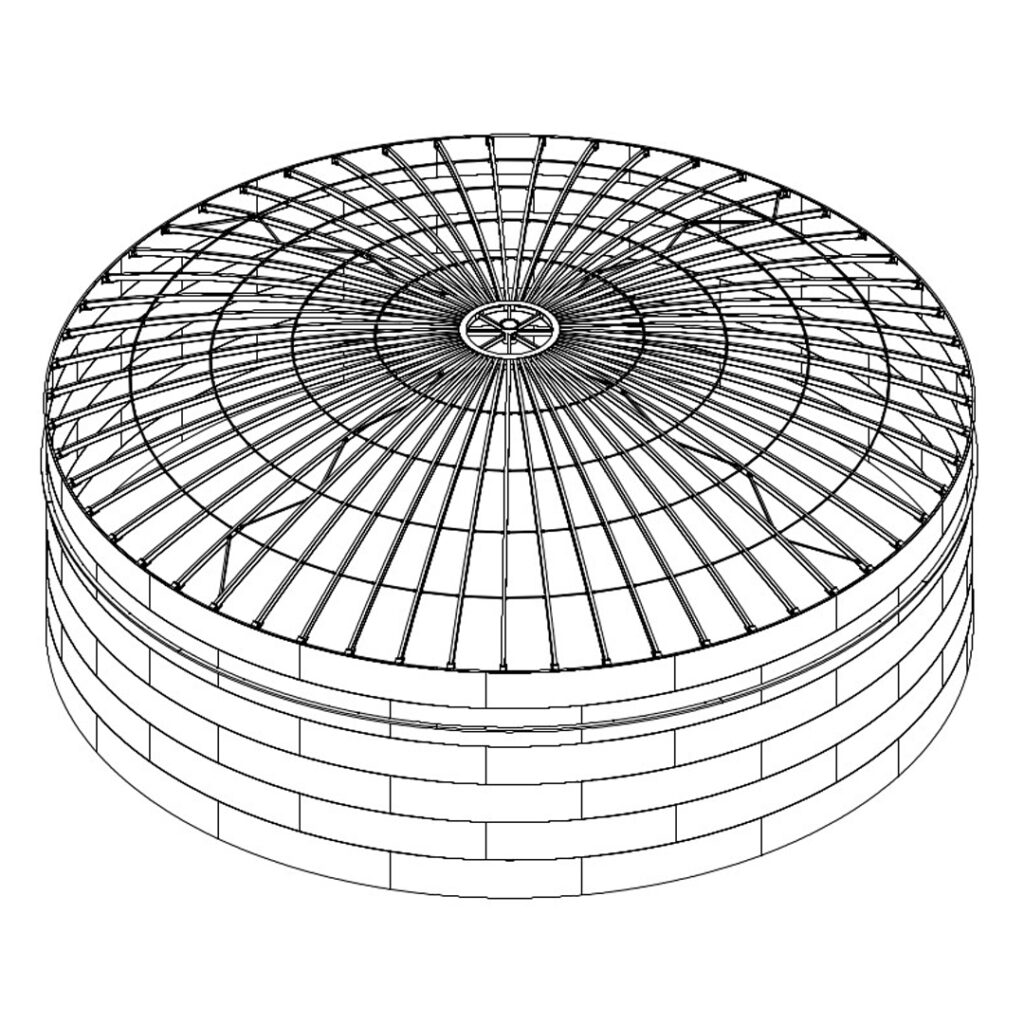

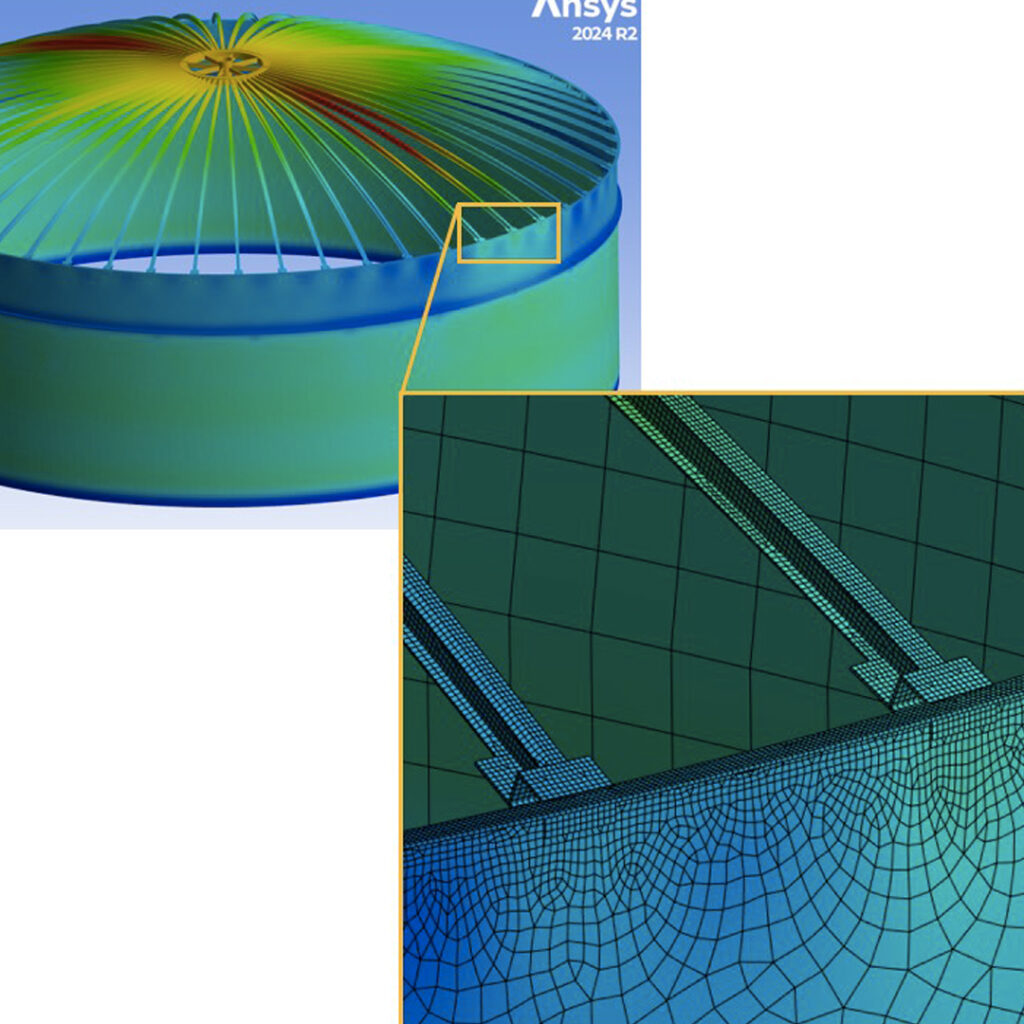

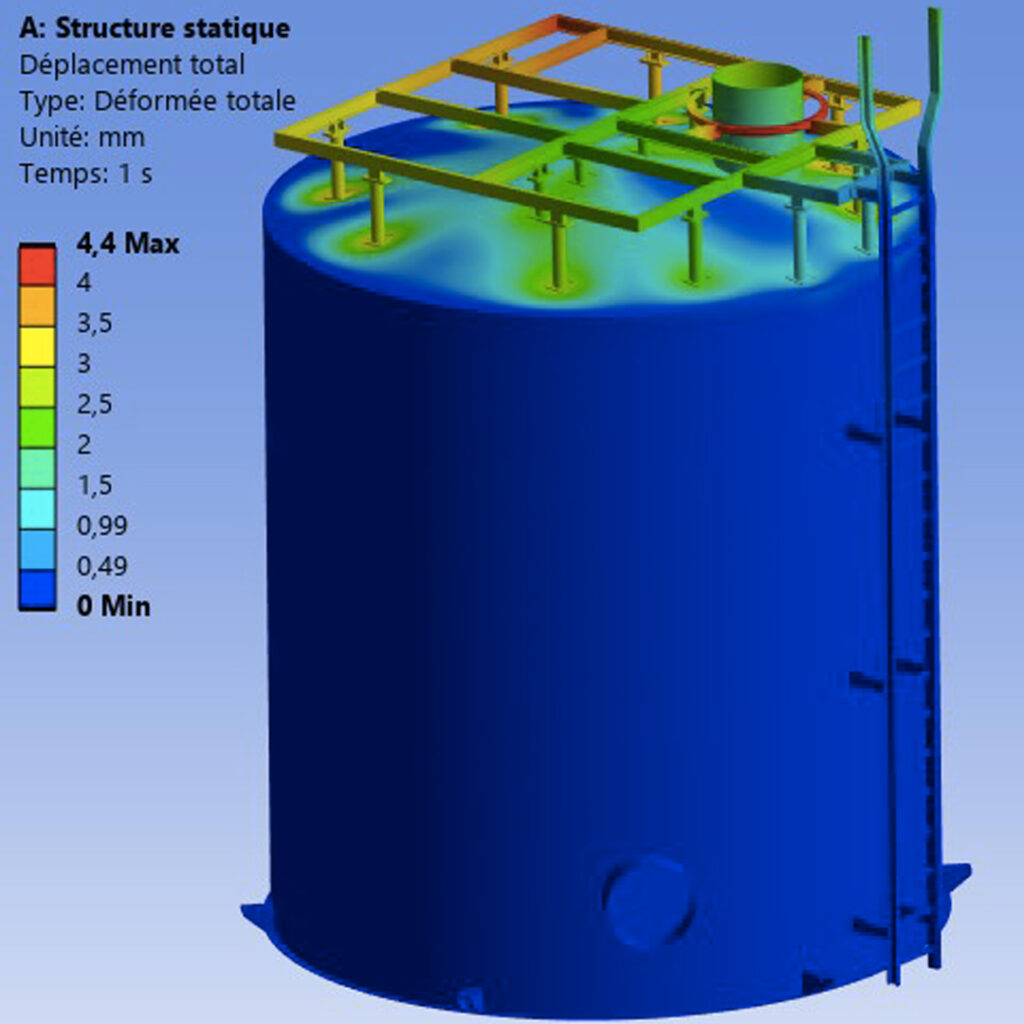

  • Modélisations avancées : en présence de toitures complexes (chevrons, passerelles, équipements annexes), mise en œuvre de modèles globaux par éléments finis.
  • Définition des conditions d’épreuve hydraulique pour validation finale.

Grâce à cette approche rigoureuse, nous assurons des solutions fiables, optimisées et adaptées aux besoins spécifiques de chaque projet.

Codes de calculs courants :

  • Code Français : CODRES
  • Code Européen : EN 14015, NF EN 1991-4
  • Code Canadien : ULC-S601
  • Code Américain : API 650
  • Code Chinois : GB 50128, GB 50341
  • Code Indien : IS 803, IS 10987

Normes courantes par exemple :

  • EN 10216 : Tubes sans soudure en acier pour service sous pression
  • EN 10222 : Pièces forgées en acier pour appareils à pression
  • EN 10028 : Produits plats en aciers pour appareils à pression
  • EN 1092 et EN 1759 : Brides et leurs assemblages
  • EN 1514 et EN 12560 : Brides et leurs joints

Dossier qualité des logiciels :

Les dossiers qualité sont disponibles sur simple demande. CGI applique les bonnes pratiques issues du MASE et de l’ISO 9001. Les logiciels utilisés par CGI sont reconnus par l’industrie multi-sectorielle incluant l’industrie nucléaire française.

Logiciels professionnels de calculs de cuves :

  • Ansys Mechanical Workbench, Discovery et Space Claim (Ansys)
  • AutoPIPE Vessel Ultimate (Bentley)
  • Matlab (Mathworks)
  • Excel (Dernière édition)
