Calculs de flexibilité de tuyauteries
Tuyauteries sous pression, Calculs de flexibilité, Supportage, Barillet vapeur, Réseau d’eau glycolée, Haute température, Gare de raclage, Réseaux aériens ou enterrés, Gaines de ventilation
Exemple de travaux
Déformée dans le cas thermique – unité de production d’hydrogène à 300°C – ASME B31.12 (2023) – tuyauterie inox 316 L revêtue PTFE :
Dans nos études, tous les chargements (poids propre, exploitation, vent, neige, séisme) sont intégrés dans un modèle de calcul et combinés selon les codes en vigueur. Nous analysons les contraintes et les déformations pour vérifier si les épaisseurs d’acier sont suffisantes.
Le comportement des brides est contrôlé à la température de calcul, et la méthode de Taylor-Forge est utilisée lorsqu’il y a des efforts spécifiques. Si besoin, un calcul détaillé par cette méthode est également réalisé. Les facteurs de pression des raccords sont évalués selon les normes applicables.

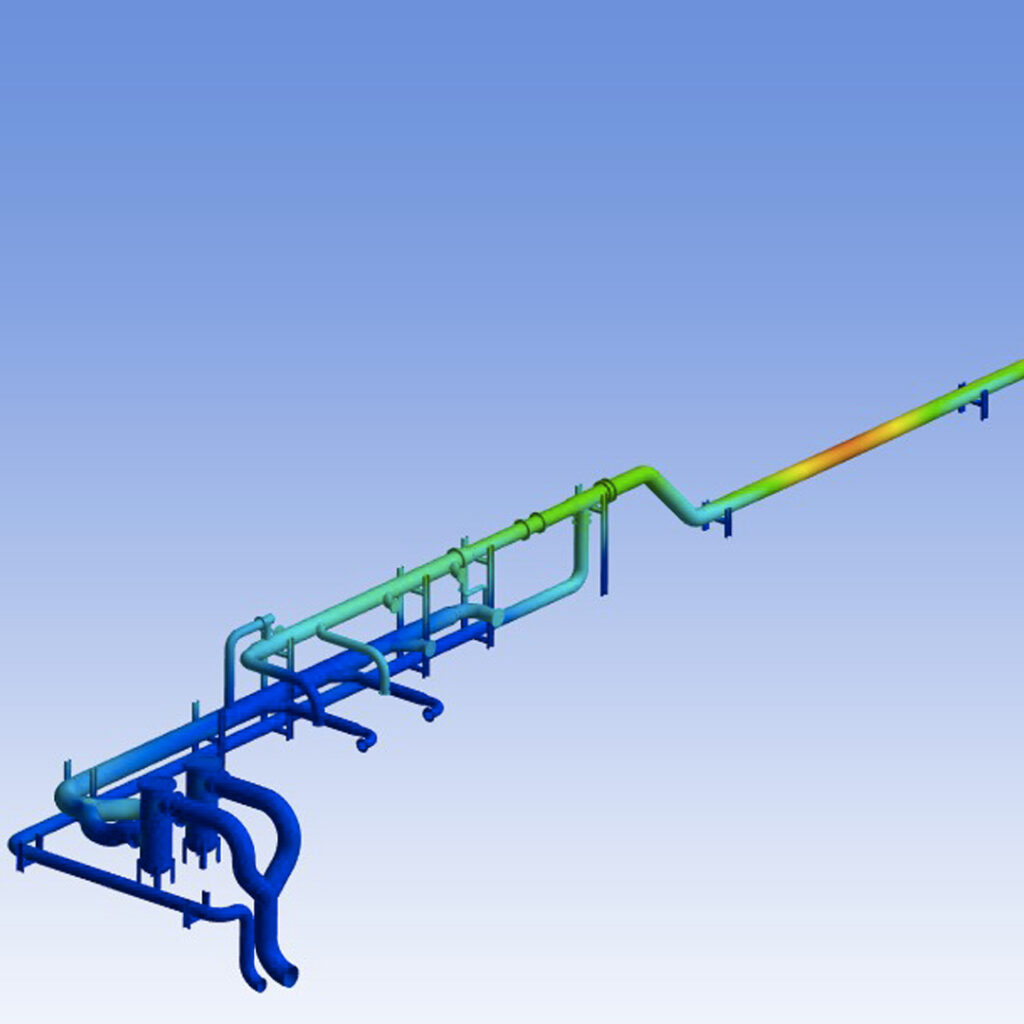

Déformée dans le cas thermique (250°C) en point bas de réacteur et à l’aspiration de pompe centrifuge :
Dans nos études, tous les chargements (poids propre, exploitation, vent, neige, séisme) sont intégrés dans un modèle de calcul et combinés selon les codes en vigueur. Nous analysons les contraintes et les déformations pour vérifier si les épaisseurs d’acier sont suffisantes.
Le comportement des brides est contrôlé à la température de calcul, et la méthode de Taylor-Forge est utilisée lorsqu’il y a des efforts spécifiques. Si besoin, un calcul détaillé par cette méthode est également réalisé. Les facteurs de pression des raccords sont évalués selon les normes applicables.
Déformée dans le cas thermique (250°C) en point bas de réacteur et à l’aspiration de pompe centrifuge :

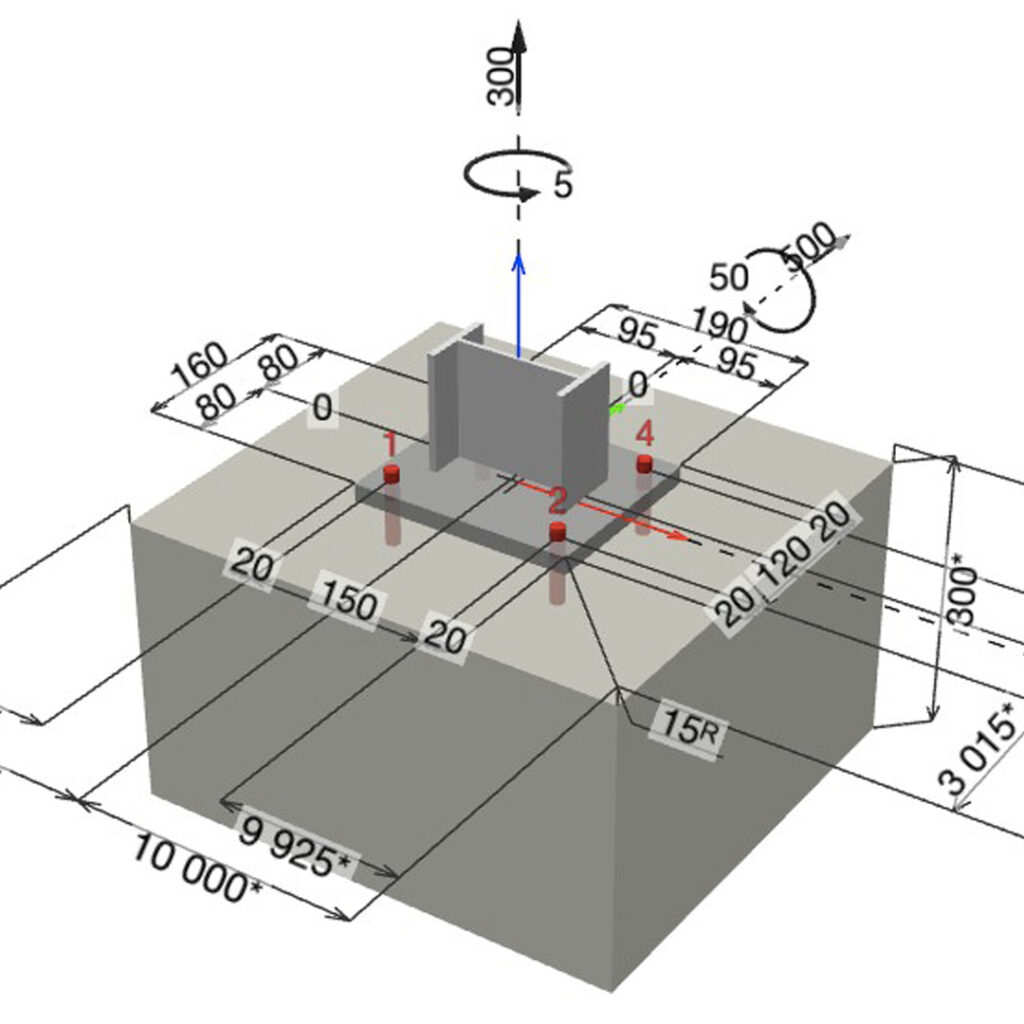

Nous vérifions ensuite les assemblages boulonnés et soudés, calculons les descentes de charges et dimensionnons les chevilles d’ancrage.
À la fin, nous remettons une note de calculs complète en PDF (en français ou en anglais), accompagnée d’une fiche interne de vérification. Le CCTP est toujours pris en compte, et nous intégrons les remarques éventuelles du client ou des organismes de contrôle.
Codes de calculs courants :
- Code Français pour les îlots nucléaires : RCC-M / RCC-MR
- Code Français : CODETI
- Code Européen : EN 13480
- Code Canadien : CSA B51:19
- Code Américain : ASME B31
- Code Chinois : GB 50316
- Code Indien : IBR 1950
- DVS 2205 pour les pièces plastiques
Normes courantes par exemple :

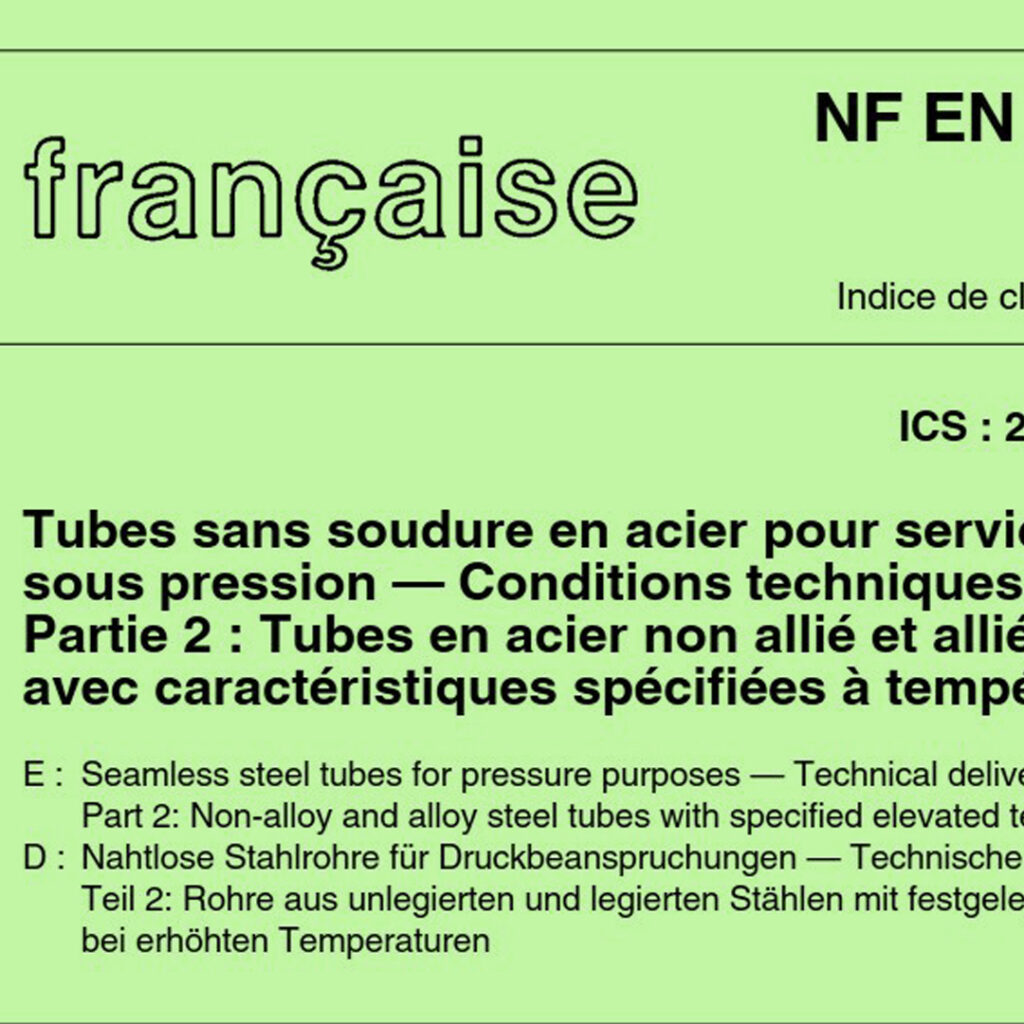

- EN 10216 : Tubes sans soudure en acier pour service sous pression
- EN 10222 : Pièces forgées en acier pour appareils à pression
- EN 10028 : Produits plats en aciers pour appareils à pression
- EN 10253 : Raccords à souder bout à bout
- EN 1092 et EN 1759 : Brides et leurs assemblages
- EN 1514 et EN 12560 : Brides et leurs joints
Dossier qualité des logiciels :
Les dossiers qualité sont disponibles sur simple demande. CGI applique les bonnes pratiques issues du MASE et de l’ISO 9001. Les logiciels utilisés par CGI sont reconnus par l’industrie multi-sectorielle incluant l’industrie nucléaire française.
Logiciels professionnels de calculs de tuyauteries :
- Ansys Mechanical Workbench, Discovery et Space Claim (Ansys)
- AutoPIPE Vessel Ultimate (Bentley)
- Matlab (Mathworks)
- Excel (Dernière édition)
