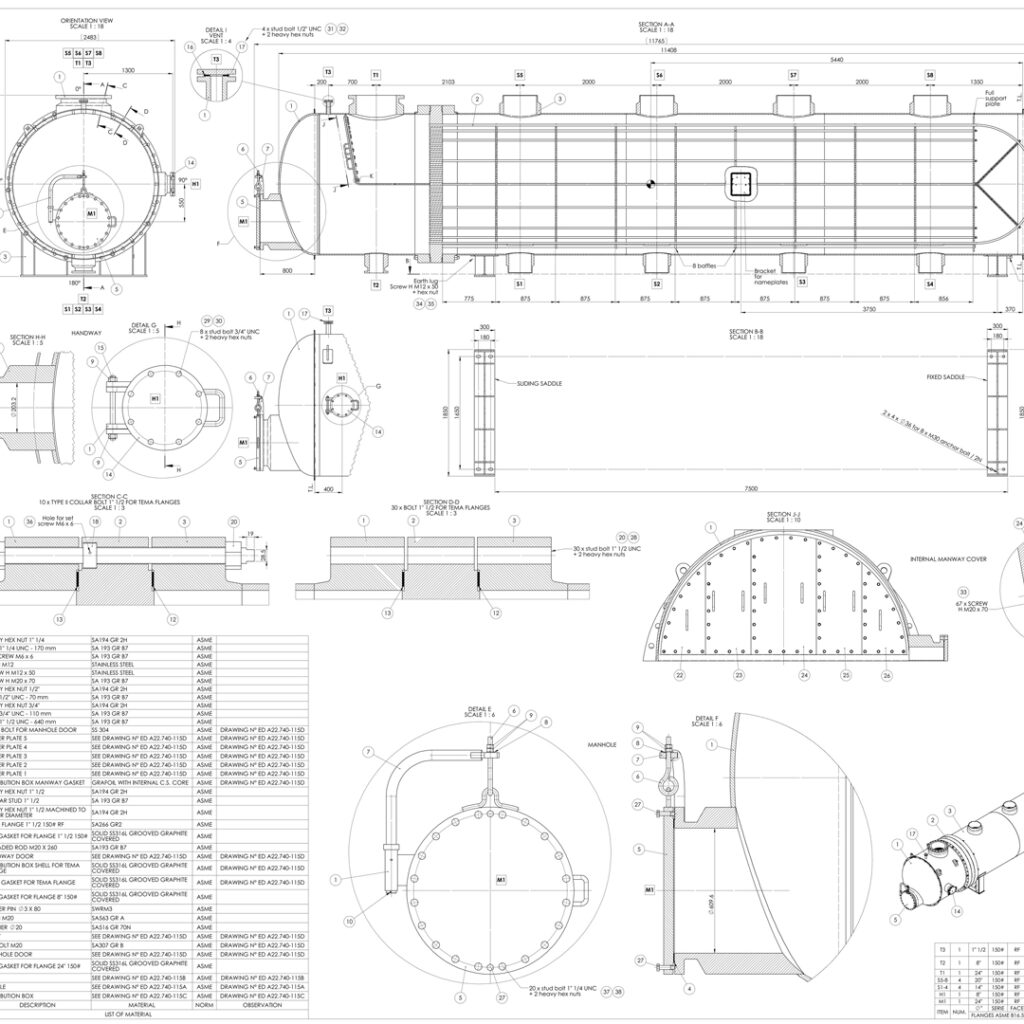

Échangeurs thermiques à faisceaux tubulaires

Chez CGI, nous apportons une expertise complète pour le dimensionnement et la justification mécanique de vos échangeurs thermiques à faisceaux tubulaires.

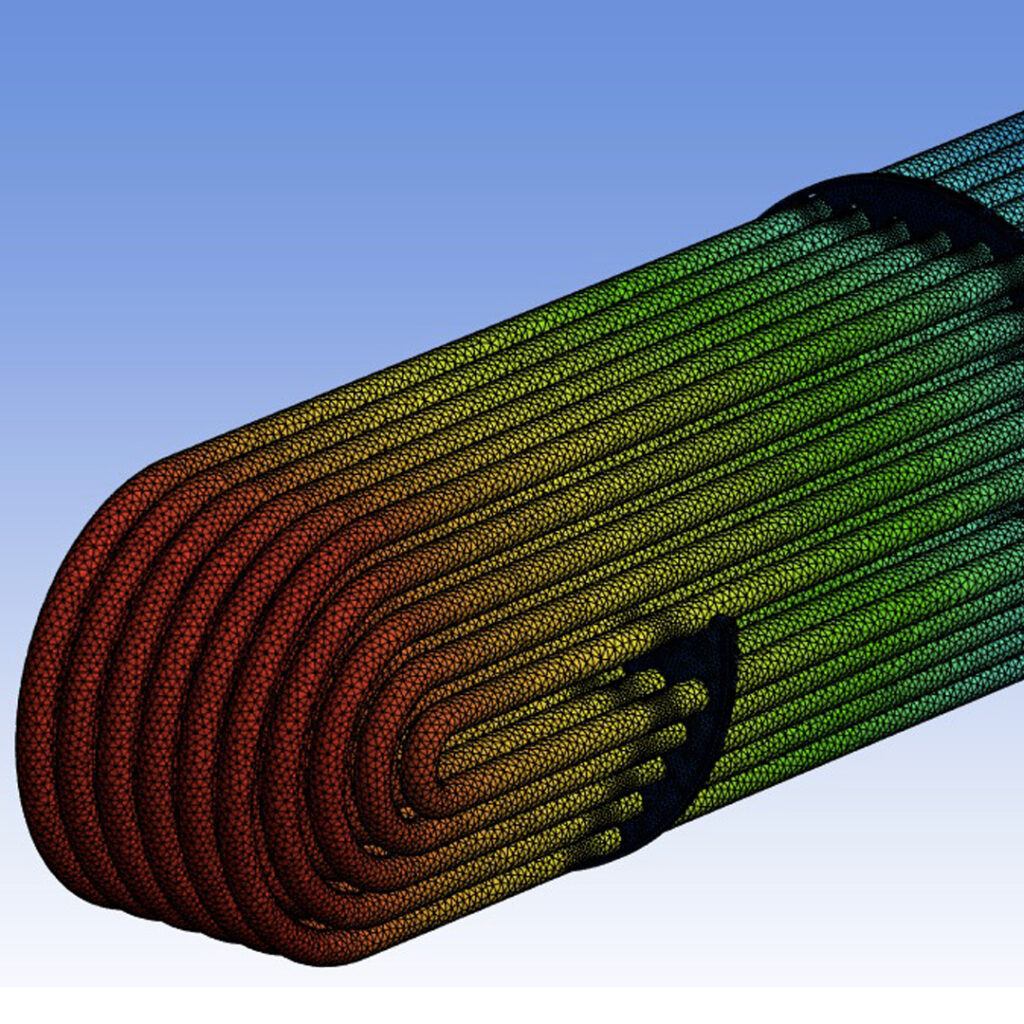

Selon la complexité de la géométrie, nous mettons en œuvre : des méthodes analytiques reconnues, ou des modélisations avancées par éléments finis, afin de garantir précision et fiabilité. Nos calculs couvrent l’ensemble des sollicitations : pression, poids propre, température, vent, neige, séisme.

Nous réalisons :

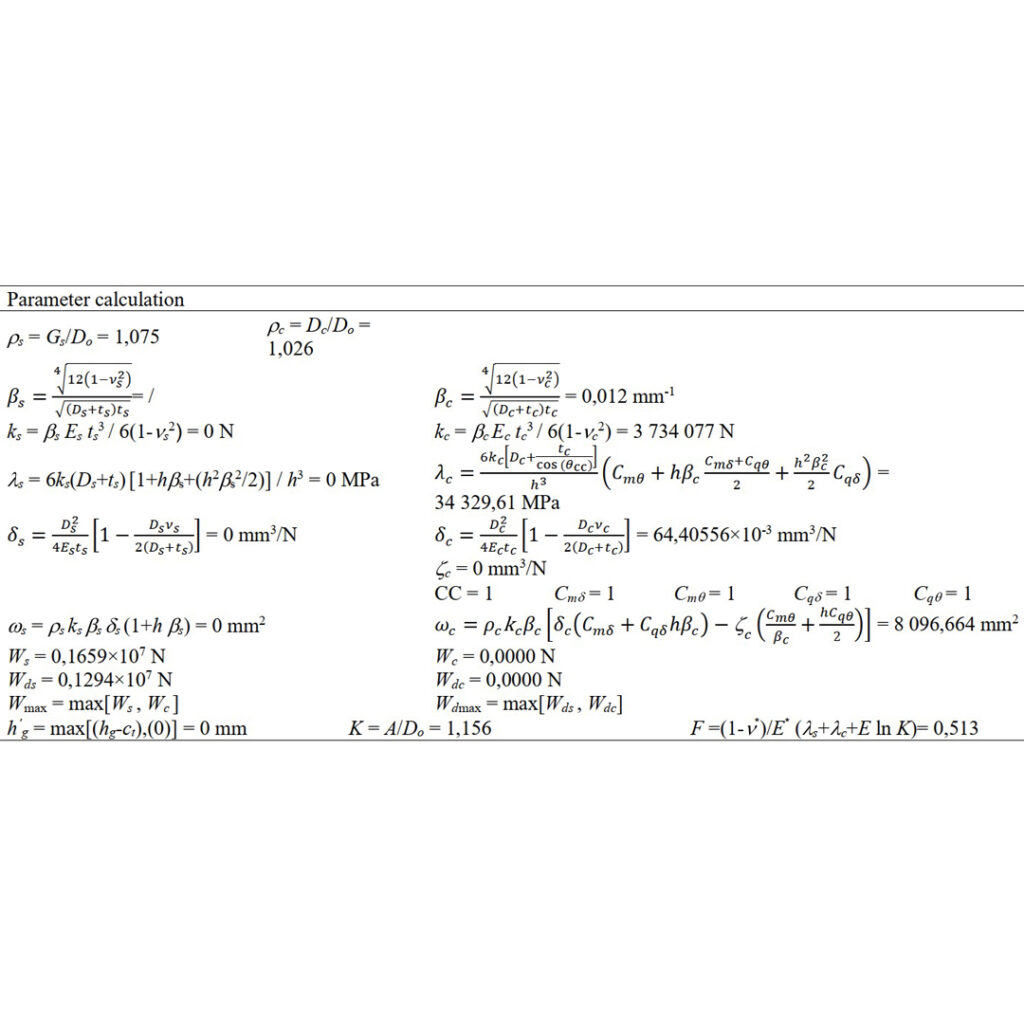

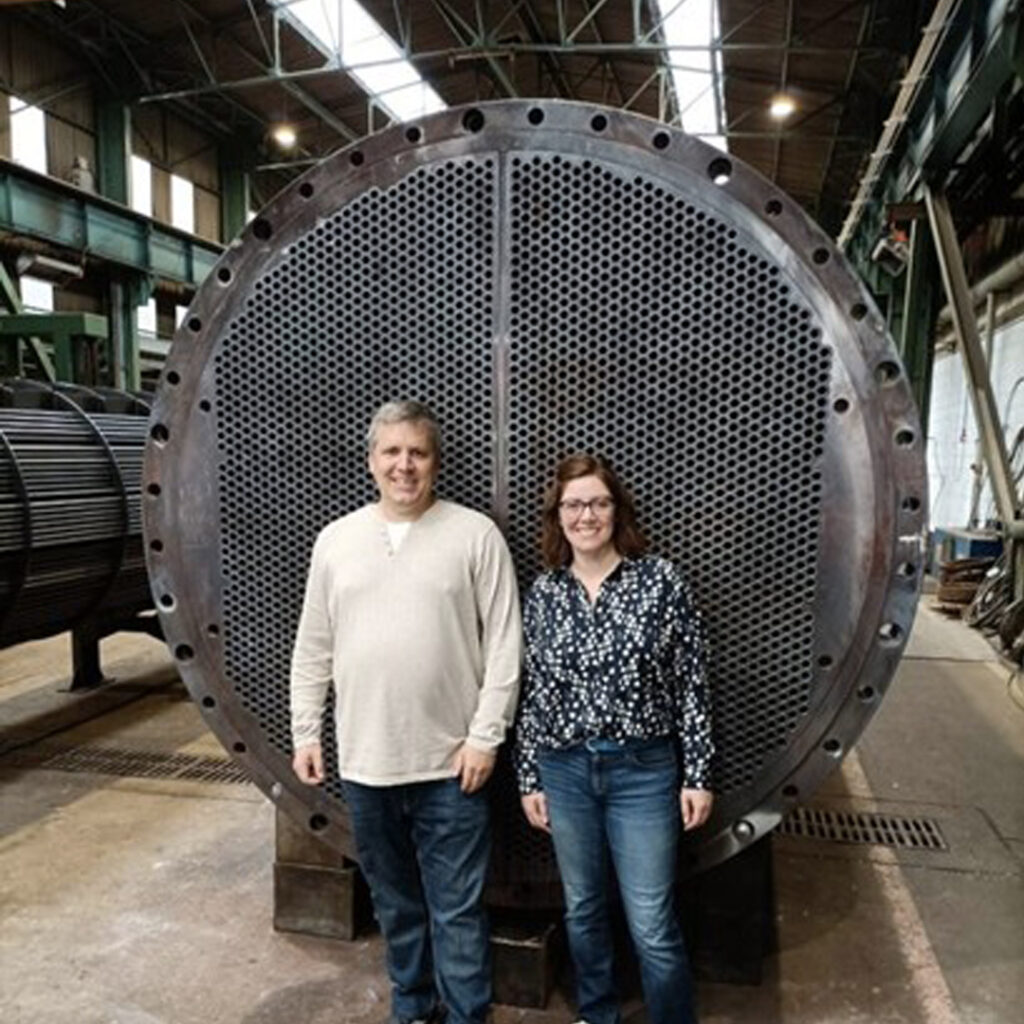

  • Le dimensionnement des plaques tubulaires, du faisceau, des viroles et des fonds bombés (GRC, elliptiques, hémisphériques, caps),
  • L’analyse des supports (berces, appuis spécifiques),
  • La vérification des piquages et de leurs renforcements, y compris en cas d’interactions de proximité.

Les efforts extérieurs appliqués aux brides de raccordement des tuyauteries de procédé sont vérifiés selon les bulletins du Welding Research Council (WRC), afin d’assurer la tenue mécanique des épaisseurs définies.

Enfin, nous prenons en charge le dimensionnement des organes de levage (oreilles, tourillons, palonniers), en conformité avec les règles du CODAP, des Eurocodes ou de la Fédération Européenne de Manutention (FEM), selon les exigences du projet.

Grâce à cette approche rigoureuse, nous garantissons des solutions fiables, conformes aux codes, et adaptées aux besoins spécifiques de vos installations.

Codes de calculs courants :

  • Code Français pour les îlots nucléaires : RCC-M / RCC-MR
  • Code Français : CODAP
  • Code Européen : EN 13445
  • Code Canadien : CSA B51
  • Code Américain : ASME VIII BPVC, TEMA, WRC
  • Code Chinois : GB 150, GB/T 151
  • Code Indien : IS 4503

Normes courantes par exemple :

  • EN 10216 : Tubes sans soudure en acier pour service sous pression
  • EN 10222 : Pièces forgées en acier pour appareils à pression
  • EN 10028 : Produits plats en aciers pour appareils à pression
  • EN 1092 et EN 1759 : Brides et leurs assemblages
  • EN 1514 et EN 12560 : Brides et leurs joints

Dossier qualité des logiciels :

Les dossiers qualité sont disponibles sur simple demande. CGI applique les bonnes pratiques issues du MASE et de l’ISO 9001. Les logiciels utilisés par CGI sont reconnus par l’industrie multi-sectorielle incluant l’industrie nucléaire française.

Logiciels professionnels de calculs de cuves :

  • Ansys Mechanical Workbench, Discovery et Space Claim (Ansys)
  • AutoPIPE Vessel Ultimate (Bentley)
  • Matlab (Mathworks)
  • Excel (Dernière édition)
