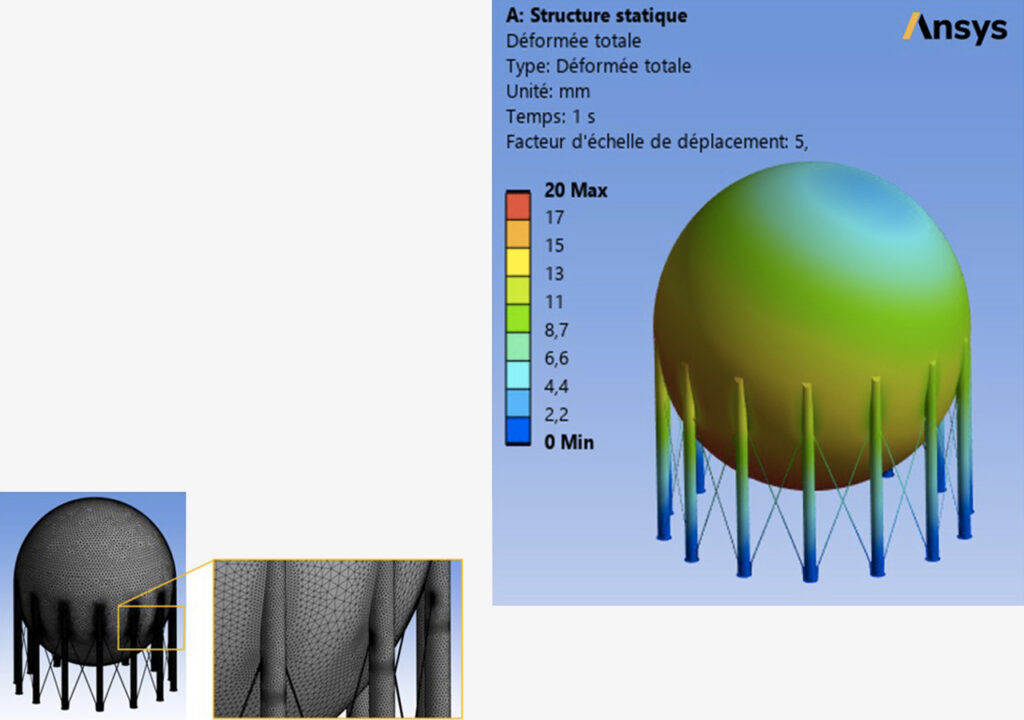

Sphère Ø25 m de gaz de pétrole liquéfié sous pression et température :
(Poids à vide 730 tonnes, poids en épreuve hydraulique 9000 tonnes)

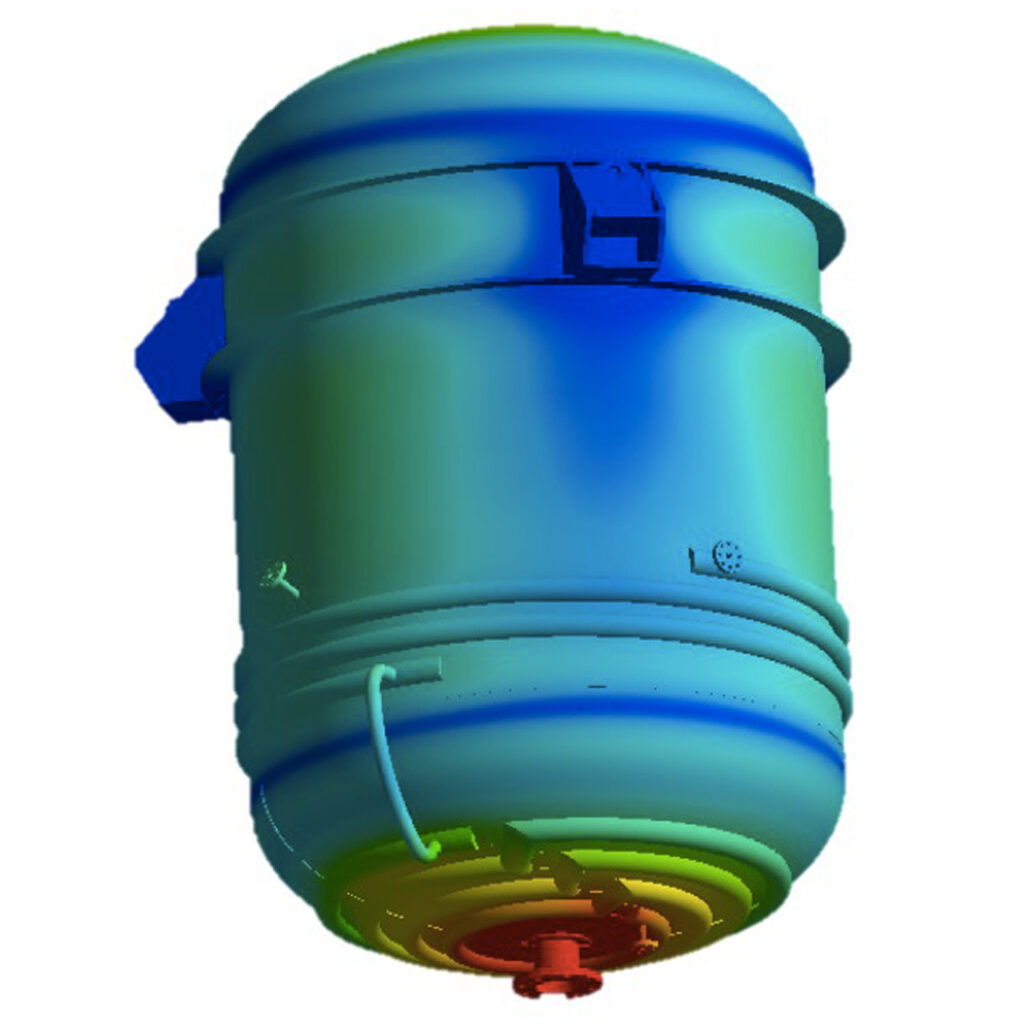

Chez CGI, nous modélisons les équipements sous pression soit par des calculs analytiques, soit en mécanique numérique avec la méthode des éléments finis, selon la complexité de la géométrie. Tous les chargements (gravité, pression, température, vent, neige, séisme) sont pris en compte.

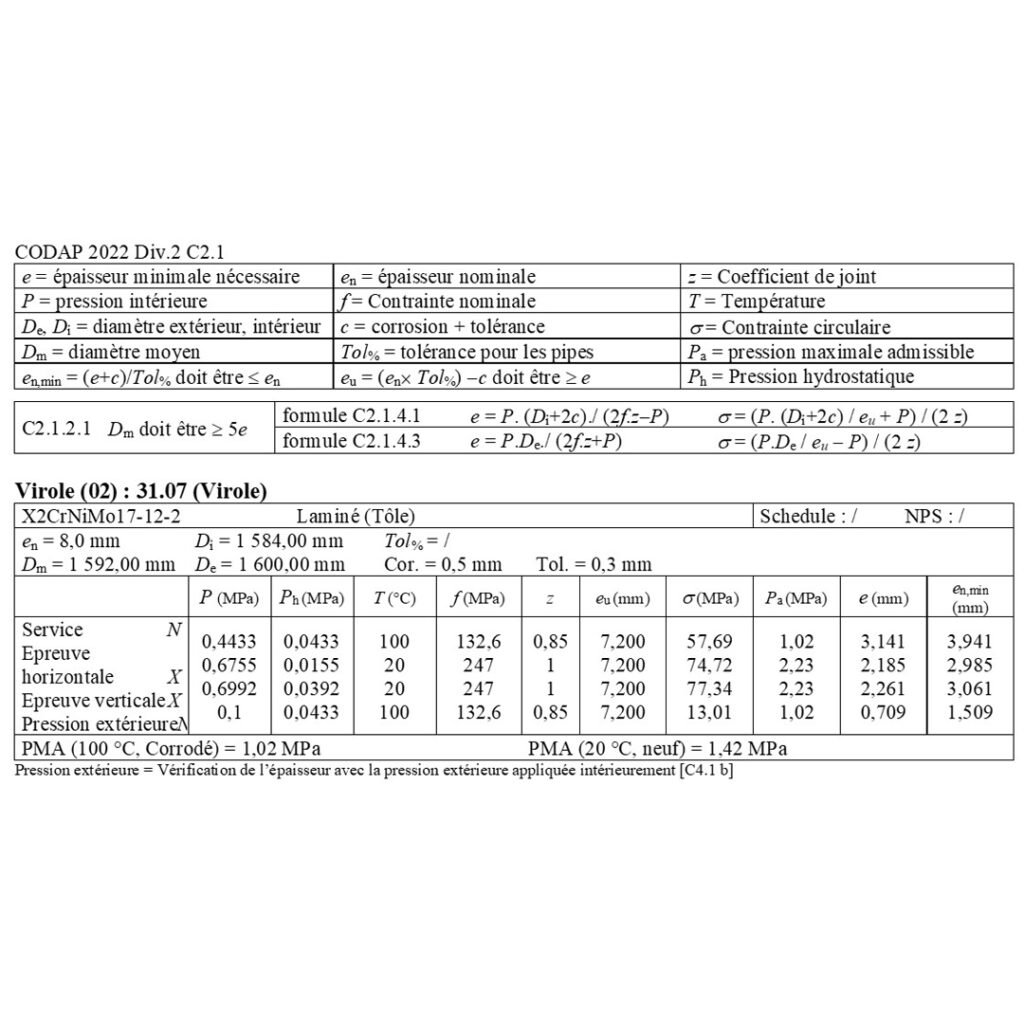

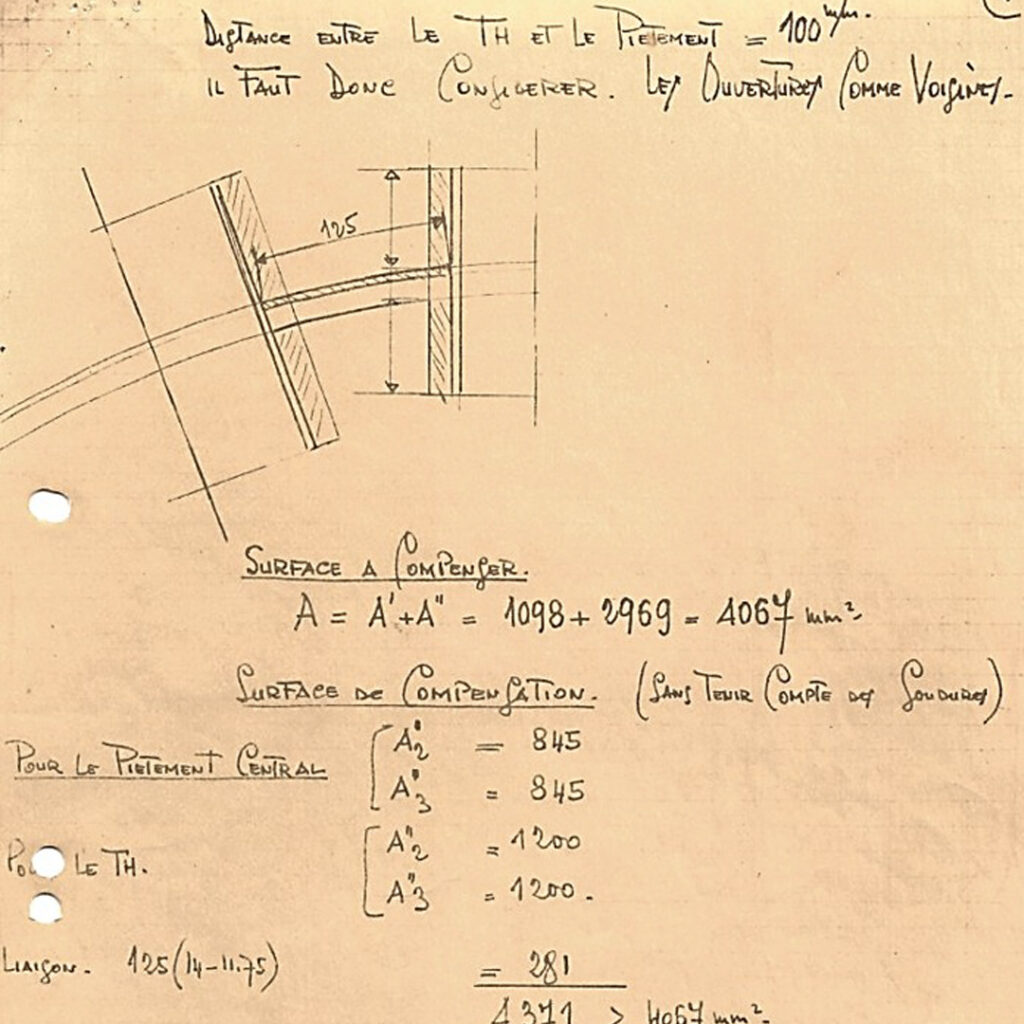

Nous réalisons les calculs des viroles et des fonds bombés (caps, GRC, elliptiques, hémisphériques), ainsi que de leurs supports (jupes, tôles de fond, pieds, berces, supports spéciaux). Les piquages sont analysés avec leurs renforcements et leurs interactions de proximité.

Les efforts extérieurs sur les brides de raccordement des tuyauteries procédés sont vérifiés selon le bulletin mécanique du Welding Research Council (WRC). Ces calculs permettent de confirmer la tenue mécanique des épaisseurs prévues.

Nous dimensionnons également les organes de levage (oreilles, tourillons, palonniers), suivant les règles du CODAP, des Eurocodes ou de la Fédération Européenne de Manutention selon les exigences du projet.

Codes de calculs courants :

  • Code Français pour les îlots nucléaires : RCC-M / RCC-MR
  • Code Français : CODAP
  • Code Européen : EN 13445
  • Code Canadien : CSA B51
  • Code Américain : ASME VIII BPVC
  • Code Chinois : GB 150
  • Code Indien : IS 2825

Normes courantes par exemple :

  • EN 10216 : Tubes sans soudure en acier pour service sous pression
  • EN 10222 : Pièces forgées en acier pour appareils à pression
  • EN 10028 : Produits plats en aciers pour appareils à pression
  • EN 1092 et EN 1759 : Brides et leurs assemblages
  • EN 1514 et EN 12560 : Brides et leurs joints

Dossier qualité des logiciels :

Les dossiers qualité sont disponibles sur simple demande. CGI applique les bonnes pratiques issues du MASE et de l’ISO 9001. Les logiciels utilisés par CGI sont reconnus par l’industrie multi-sectorielle incluant l’industrie nucléaire française.

Logiciels professionnels de calculs d’ESP :

  • Ansys Mechanical Workbench, Discovery et Space Claim (Ansys)
  • AutoPIPE Vessel Ultimate (Bentley)
  • Matlab (Mathworks)
  • Excel (Dernière édition)
